Фантазии вертикального взлёта


Eurocopter X3
Если вы думаете, что современные вертолеты так же круты, как и трехколесная машинка Мистера Бина – почитайте вот это. Разработки, которые опережали свое время в 50-е, сегодня вдруг обрели реальность и начинают подавать надежды.


Vertol VZ-2
Слова футуристичные, как и концепции: тилтротор, тилтвинг, пропротор, фенестрон... Некоторые из них имеют русские эквиваленты, но и те ясности не вносят. Кто из них винтокрыл, а кто конвертоплан? Все слова придумали давно, как и сами технологии, но вы только сравните Vertol VZ-2 с BA609. Второй внушает куда больше доверия..

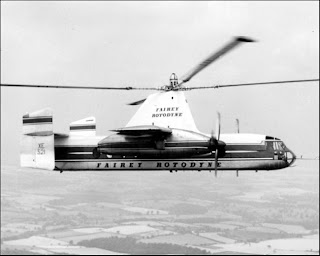

Fairey Rotodyne
Я вот не могу успокоиться по поводу Fairey Rotodyne – был всего один прототип, который полностью уничтожили в 60-е, причем до сих пор неясно, зачем. Железо погибло, но мечта осталась. Это был винтокрыл с двумя турбовинтовыми двигателями, которые приводили в движение два тянущих пропеллера, а также подавали сжатый воздух в сопла на концах лопастей несущего винта. Реактивный ротор позволил избавиться от вращающего момента. Rotodyne выполнил 455 полетов без единого проишествия и разогнался до 307 км/ч. Представьте же мое удивление, Господа, когда мне на глаза попался Eurocopter X3 (кстати – «икс три»). По сути – это другая машина, но как похоже выглядит! Это модифицированный EC155, два двигателя которого приводят в движение несущий винт и два пропеллера. Вращающий момент нейтрализуется разным шагом пропеллеров. Он разгоняется до 410 км/ч и относительно дешево стоит благодаря простоте конверсии.

V-22
По-другому дело обстоит с конвертопланами – они же тилтвинги и тилтроторы. Возьмем известный, футуристичный и безумно дорогой Bell-Boeing V-22 Osprey. Его разработка заняла 30 лет и обошлась казне США примерно в $27 млрд, причем ввод в эксплуатацию откладывался огромное количество раз. Однако он правда взлетает и садится как вертолет, а летает как самолет. В самолетном режиме он может разогнаться до 565 км/ч, и он уже участвовал в боевых действиях. На нем стоит трехканальная ЭДСУ, а пилот должен уметь управлять как самолетом, так и вертолетом. AgustaWestland продолжает разработку его гражданского брата BA609. Его наиболее приятное умение – приземляться прямо на крышу небоскребов, высоко над медленно ползущими в пробках автомобилями. А между городами он
BA609
летает со скоростью 509 км/ч. Есть существенное «но» – хоть он и умеет все, что должен уметь конвертоплан, по некоторым оценкам его стоимость может достигнуть $20 млн, а с 9 пассажирами и дальностью 1390 км столько платить рука не поднимется, какими бы технологиями он ни был напичкан.

Sikorsky X2
Sikorsky X2 – идея посвежее. Компания начала испытывать соосную схему в начале 70-х, чтобы проверить, удастся ли разогнать вертолет побыстрее. Благодаря новым технологиям концепцию развили, и появился Х2. Прототип уже разгонялся до 463 км/ч и кажется достойной платформой для новой линейки. Наши – тоже не промах. Миль на HeliRussia 2008 представил Х1, а Камов Ка-92. Фотографий и громких релизов с тех пор не появлялось, значит, пока еще не летают.

Фенестрон на EC-135
Перфекционистам меньше всего в вертолетах нравится рулевой винт. Он шумит и может цепляться за землю или рубить прохожих. Есть две актуальные альтернативы. Обе круто выглядят и повышают безопасность. Это Fenestron фирмы Eurocopter и NOTAR MD Helicopters. Первый – что-то вроде вентилятора, установленного внутри хвостовой балки.
Второй направляет нисходящий поток от несущего винта хвоста, используя выходящий из него под давлением воздух. Здесь и вовсе нет винта – давление нагнетается вентилятором у основания хвостовой балки. Для управления на самом хвосте установлен вращающийся барабан с отверстиями.
NOTAR на MD Explorer

И на сладкое: Bell и Boeing всерьез рассматривают создание Quad Tilt Rotor – конвертоплана с четырьмя винтами на основе V-22. Он будет размером с C-130 Hercules, а разогнаться сможет до 460 км/ч с грузом до 9 тонн. У его роторов не будет кольцевых обтекателей, и на нём не будет кучи оружия. А в остальном до той здоровой махины в «Аватаре» – рукой подать.
